重工拧紧作业中防过载数显扭矩扳手自动折弯打滑技术的落地效果

JD-DHS系列防过载数显扭矩扳手自动折弯打滑技术操作说明书

一、产品概述

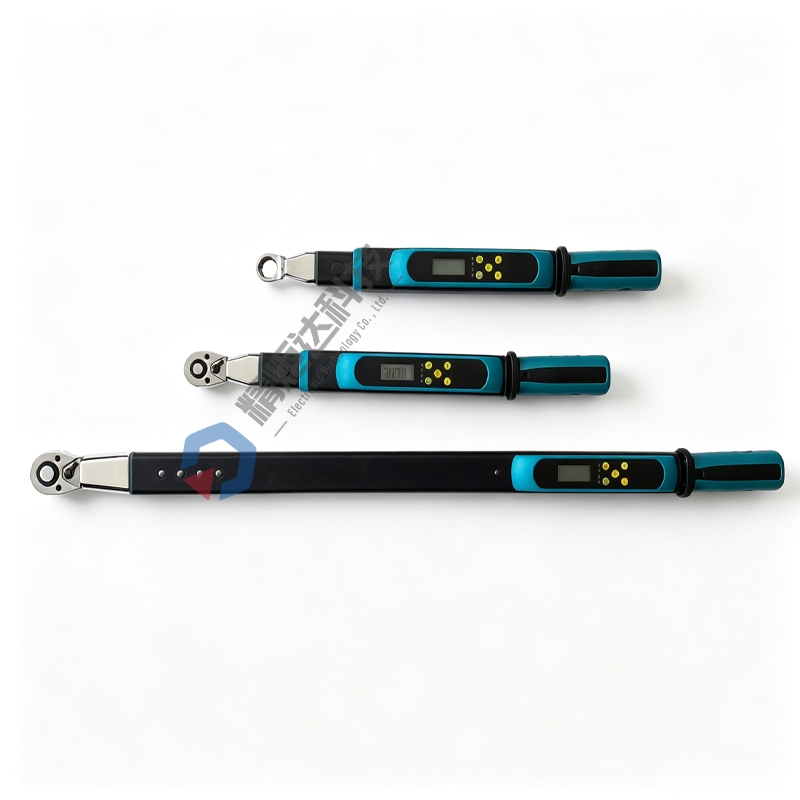

JD-DHS系列防过载数显扭矩扳手是成都精炬达电子科技有限公司针对重工拧紧作业开发的专业扭矩检测工具，核心搭载自动折弯打滑技术，可在扭矩达到设定阈值时自动触发打滑机制，避免拧紧作业过载损伤工件、螺栓或扳手本体，适用于重型机械装配、风电设备安装、桥梁钢结构施工、大型车辆总装等对拧紧精度和安全性要求较高的重工场景。

二、核心技术参数

三、操作使用步骤

步骤1：扭矩阈值设置：开机后通过操作面板按键设置目标拧紧扭矩与过载保护阈值，确认参数后保存设置，数显屏将显示当前设定值。

步骤2：套筒安装：选择与作业螺栓规格匹配的套筒，安装到扳手驱动头，确认锁定到位无松动。

步骤3：作业对位：将套筒套入待拧紧螺栓，调整扳手姿态保证扳手杆与螺栓轴线垂直，确认对位稳定。

步骤4：施加力矩拧紧：匀速对扳手手柄施加作用力，数显屏实时显示当前实际扭矩数值。

步骤5：自动打滑触发：当实际扭矩达到设定过载阈值时，自动折弯打滑机制触发，扳手工作段自动折弯打滑，停止输出扭矩，同时发出声光报警提示。

步骤6：作业完成：松开作用力，扳手自动复位，读取并记录本次拧紧扭矩数据，完成本次作业。

四、应用案例

（一）某大型风电设备塔筒螺栓拧紧作业

作业场景：1.5MW风力发电机塔筒连接螺栓M42，要求拧紧扭矩为2800N·m，允许偏差±3%，需避免扭矩过载导致螺栓屈服断裂。

应用情况：使用JD-DHS-3000型防过载数显扭矩扳手，设定过载阈值为2900N·m，作业过程中当扭矩达到阈值后自动触发折弯打滑，共完成120颗螺栓拧紧，未出现一起过载损伤螺栓的问题，拧紧合格率达100%，作业效率相比传统定扭矩扳手提升18%。

（二）某重型工程机械底盘螺栓装配

作业场景：30吨级挖掘机底盘行走机构螺栓装配，要求拧紧扭矩控制在850±20N·m，批量装配需保证精度一致性。

应用情况：使用JD-DHS-1000型扳手，设定过载阈值为870N·m，自动打滑机制避免了工人操作施力过大导致的螺纹滑牙问题，不良率从原来的3.2%降至0.1%以下，降低了返工成本。

五、常见问题与解答

六、注意事项

1.不得超量程使用本扳手，最大输入扭矩不得超过产品额定满量程，否则会造成结构损伤。

2.作业时须佩戴防护手套，打滑触发后扳手会产生瞬间位移，应提前做好防护避免磕碰受伤。

3.不得将本扳手作为拆卸螺栓的撬棍使用，避免损伤折弯打滑结构。

4.产品应存放于干燥、无腐蚀性气体的环境中，避免传感器进水影响测量精度。

七、售后服务

1. 本产品自售出之日起提供12个月免费保修服务，非人为损坏的故障免费维修更换配件。

2. 厂商提供终身校准维修服务，收费标准以最新公示为准。
