JD-DT系列带无线传输功能锂电池定扭矩电动扳手产品说明书

一、产品概述

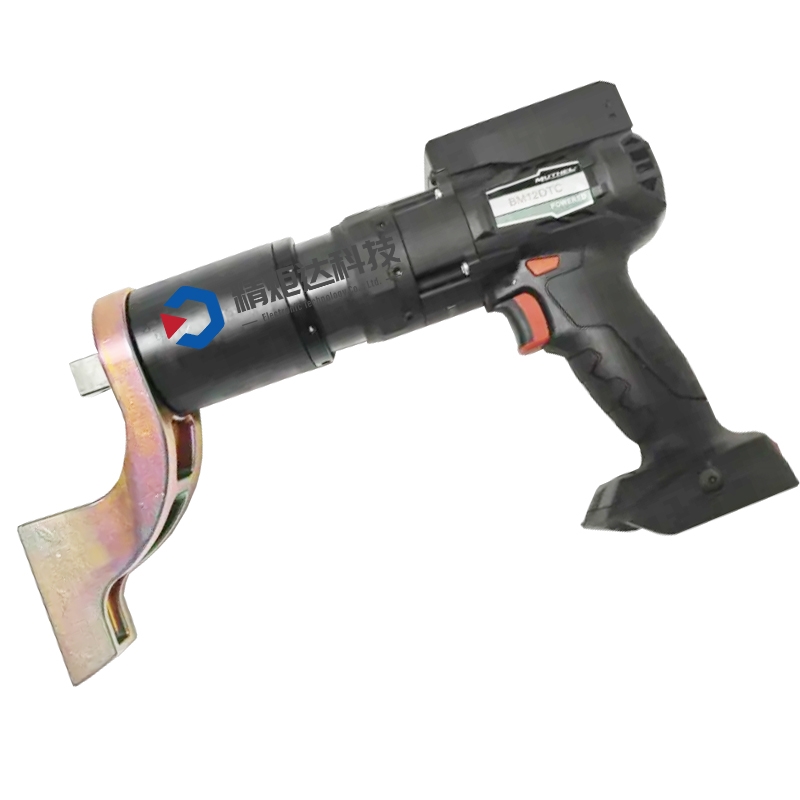

JD-DT系列是成都精炬达电子科技有限公司推出的基于无线互联技术的新型定扭矩电动扳手，集成高性能锂电池供电与实时扭矩数据无线传输功能，解决了传统定扭矩扳手数据记录不便、布线受限、有线传输灵活性差的痛点，可广泛应用于设备装配、桥梁钢结构施工、风电安装、机械设备检修等对螺栓紧固扭矩精度有明确要求的施工场景。

二、核心技术参数

扭矩调节范围	0-10000N·m
扭矩精度	±3%
无线传输协议	Bluetooth 5.0 / Wi-Fi 2.4G
传输距离	空旷环境≤200m
供电方式	可充电锂电池
电池容量	10000 mAh
单次充满续航	≥2000次紧固操作
方头尺寸	1/4 3/8 1/2 3/4 1英寸
工作温度	-10℃~50℃
防护等级	IP65

规格选型：

型号	扭矩范围(Nm)	方身C	外径D(mm)	长度L(mm)	空载转速(rpm)	重量(kg)
JD-DT-01	40-120	3/4"	53	238	45	2.3
JD-DT-02	80-200	3/4"	53	238	35	2.3
JD-DT-03	100-300	3/4"	53	241	30	2.6
JD-DT-05	150-500	3/4"	53	245	15	2.7
JD-DT-07	175-700	3/4"	53	255	7	2.8
JD-DT-10	230-1000	1"	75	280	6	4.5
JD-DT-12	285-1200	1"	75	285	6	4.7
JD-DT-16	350-1600	1"	75	290	5	4.9
JD-DT-18	380-1800	1"	75	290	5	4.9
JD-DT-20	400-2000	1"	75	295	4.5	4.9
JD-DT-25	600-2500	1"	88	360	3.5	6.9
JD-DT-32	900-3200	1"	88	365	3.5	7.1
JD-DT-40	900-4000	1-1/2"	88	378	2.5	7.4
JD-DT-60	1200-6000	1-1/2"	129	396	2	13.3
JD-DT-70	1400-7000	1-1/2"	129	396	2	13.3
JD-DT-80	1600-8000	1-1/2"	129	420	1.5	14.5
JD-DT-100	2000-10000	1-1/2"	129	426	1.5	14.7

三、安装与使用操作步骤

步骤1：开箱检查：核对设备包装内产品主体、锂电池、充电器、数据接收终端（选配）、套筒、说明书是否齐全，检查产品外观是否存在磕碰损坏，确认无误后再进行组装。

步骤2：电池安装：将配套锂电池对准扳手手柄的电池卡槽推入，听到卡扣锁定声响即完成安装；拆卸时按住电池卡扣按钮即可抽出电池。

步骤3：无线配对连接：开启扳手电源，开启配套数据接收终端（或手机/平板控制端）的蓝牙/Wi-Fi功能，在控制端搜索对应JD-DT设备编号，点击完成配对，配对成功后扳手指示灯变为绿色常亮。

步骤4：扭矩参数设置：通过扳手操作面板或连接的控制端输入本次作业需要的目标扭矩值，确认参数后保存设置。

步骤5：套筒安装与紧固作业：将对应规格的套筒安装到扳手输出方头上，确认卡紧到位后，将套筒套入待紧固螺栓，按下启动开关开始紧固，当扭矩达到设定值时扳手自动停止，本次紧固扭矩数据将自动通过无线网络上传至控制终端存储记录。

步骤6：作业完成后操作：关闭扳手电源，清理套筒与扳手表面污渍，长期不使用时取出锂电池，放置在干燥阴凉环境储存。

四、应用案例

（一）某风电项目塔筒螺栓紧固工程

项目需求：该风电项目单台风机塔筒共有百余颗高强度螺栓，要求每颗螺栓紧固扭矩误差不超过设计要求，且所有扭矩数据可溯源存档，传统人工手动记录方式效率低、易出错，现场无固定布线条件。

应用效果：使用JD-DT系列无线传输定扭矩电动扳手作业后，所有螺栓紧固扭矩自动上传至项目管理终端，无需人工记录，扭矩数据可直接导出生成验收报告，作业效率提升40%，扭矩合格率达到100%，满足项目验收溯源要求。

（二）某重型机械设备装配生产线

项目需求：生产线螺栓装配需要实现扭矩数据实时上传至工厂MES系统，对不同工位的装配质量进行动态管控，原有有线传输方案在工位切换时灵活性不足。

应用效果：JD-DT系列产品通过无线互联对接工厂MES系统，工位切换无需调整线路，扭矩数据实时同步，装配不合格品率降低25%，生产线管控效率显著提升。

五、常见问题与解答

常见问题	解决方法
无法完成无线配对连接	1. 检查扳手与接收终端距离是否超出有效传输范围，缩短距离后重试；2. 检查设备电量是否过低，电量不足时充电后再试；3. 关闭其他同频段干扰设备后重新配对
扭矩达到设定值后扳手不停止	1. 检查扭矩设置参数是否正确，重新设置目标扭矩；2. 检查传感器是否被杂物遮挡，清理传感器部位后重试；3. 仍无法解决联系厂家售后校准传感器
电池续航时间明显变短	锂电池长期使用后容量会自然衰减，若续航无法满足作业需求，联系厂家更换原装配套电池
数据上传失败，终端接收不到扭矩数据	1. 检查无线连接是否断开，重新配对连接；2. 检查终端存储容量是否已满，清理存储空间后重试；3. 确认终端设备型号与本产品兼容，使用厂家配套接收终端可避免兼容问题
扳手按下开关后无反应	1. 检查电池是否安装到位，重新安装电池；2. 检查电池电量是否耗尽，充电后再启动；3. 检查保护开关是否触发，重启保护开关后重试

六、注意事项

1.严禁超扭矩范围使用本产品，否则会造成扭矩传感器损坏，影响精度。

2.须使用原厂配套锂电池与充电器，不得使用非原厂配件，避免发生起火、设备损坏风险。

3.不得在易燃易爆环境中违规使用本产品，防爆款产品须遵守对应安全规范。

4.产品应定期进行扭矩精度校准，校准周期不得超过[待补充]，保证扭矩测量精度符合要求。

5.浸水后不得启动设备，须干燥后检查无异常再使用。

七、售后服务

本产品自售出之日起提供[待补充]个月质保服务，质保期内非人为损坏的故障可免费维修；超出质保期产品提供终身维修服务，仅收取配件成本费用。售后：

生产厂家：成都精炬达电子科技有限公司
